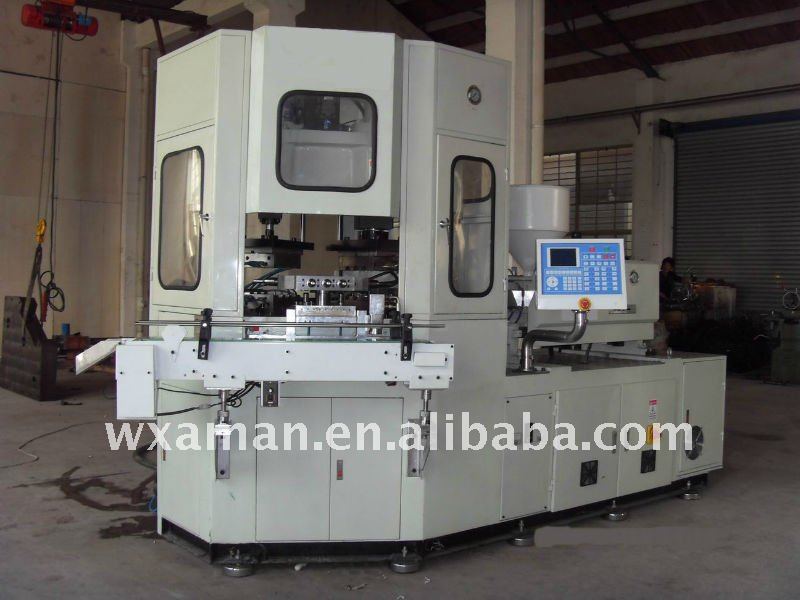

medicine bottle making machine

medicine bottle making machine
Quick Details
Place of Origin: Jiangsu China (Mainland) Brand Name: Aman machinery Model Number: AM-30
Plastic Processed: PP Application: Bottle Blow Moulding Type: Injection Blow Moulding
Automatic: Yes Condition: New Standard: CE approved
Computerized: Yes Fully Auto: Yes Features: for sanitary products
Market: Asia, Middle East, South America Warranty: 2years PLC control: YES

Specifications
1.one step fully automatic
2.injection blow molding machine
3.PP.PE.PS etc.
4.high quality and output
5.good bottle making
AM-IB30 Injection blow moulding machine
IB30 Injection blow molding machine for 5ml~800ml bottles. Suitable for most thermoplastic resins such as PE, PP, PS and so on .its products are widely used in medicine packing, the cosmetic packing of making up chemical industry, gifts & toys and so on.
Main features
1. Use proportional variable pump , save 20% power consumption.
2. The clamping framework adopts single-crossbeam and two shores, which enlarges the space of mould, Will be much easier to install mould.
3. Optional tie-bar protection device makes clamping open and close while transfer table rise and drop , so the production efficiency has been improved obviously.
 IB30-3S Main Technical Parameters
NO.ItemDataNO.ItemData
1Dia. Of Screw40 mm9Pressure of comp air1.0 Mpa
2Heating power9.5 kw10Consumption of comp air0.3 m3/min
3Clamping force 0f injection300 KN11Consumption of  water 3 m3/h
4Clamping force 0f blow55 KN12Overall size L* W* H3200*1150*2300 mm
5The template opens distance120 mm13High of bottle165 mm
6Cycle without injection4 S14Dia. of  bottle100 mm
7Mould size L *W400*250 mm15Total power24.5 kw
8Main motor power15 kw16Machine weight4 T
Notice: Due to continuous improvement, Specifications are subject to change without prior notice.
Cavity Number of One Mould and  Size of bottle .  (For Reference)
Diameter (mm)25304050607075~85
Height (mm)608080100120150150
Central distance (mm)354050607585100
Cavity quantity8765432
NOTE: The production cycle is about 10 seconds for 30ml bottle.
AM-IB30-3S Main Technical Parameters
1. Dia. Of Screw: 40mm
2. Max .theoretical capacity: 185 cm3
3. Electric heating power of cylinder: 6.5 k w
4. Electric heating control section: 4 qty
5. Clamping force 0f injection die: 300 KN
6. Clamping force 0f blow die: 55 KN
7. Opening distance of mould: 120mm
8. Idle time: 4 S
9. Max Mould size L *W: 400*250mm
10. Min. mould thickness: 180 mm
11. Main motor power: 15 k w
12. Die-heating power 3.2 kw
13. Pressure of hydraulic system: 14Mpa
14. Working Pressure of comp air: 1.0 M Pa
15. Displacement of comp air: 0.3 m3/h
16. Cooling water needed capacity: 3 m3/h
16. Overall size L* W* H: 3200*1150*2300 mm
17. Machine weight: 4 T
18. Range of formability product: 15-800 ml
19. High of formability product: 165 mm
20. Diameter of formability bottle: 100mm
21. Total power: 24.5 k w
injection blowing samples.jpg

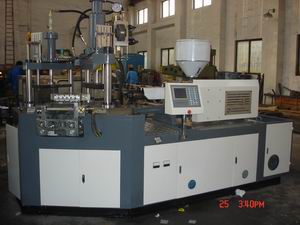

injection blow molding machine2 .JPG
